Sıvı penetrant muayenesi (PT), girinim muayenesi olarak da bilinir ve gözeneksiz malzemelerde yüzeye açık süreksizlikleri bulmak için kullanılan bir tahribatsız muayene yöntemidir. Yöntem kılcallık prensibine dayanır: yüzeye uygulanan düşük viskoziteli sıvı, çatlak gibi dar açıklıkların içine çekilir ve geliştirici ile yüzeye geri çıkarılarak görünür hale getirilir. FKT NDT, sıvı penetrant muayenesini yerinde (sahada) uygulamaktadır.
Nerelerde Kullanılır?
Penetrant muayenesi çelik, paslanmaz çelik, alüminyum, bakır alaşımları ve birçok metal dışı malzeme dahil olmak üzere gözeneksiz hemen her malzemeye uygulanabilir. Manyetik olmayan malzemelerde yüzey çatlağı aramak için en yaygın yöntemdir.
- Kaynaklar: Çatlak, gözenek, yanma oluğu, soğuk bindirme ile yüzeye açılan ergime noksanlığı ve nüfuziyet yetersizliği
- Dökümler: Sıcak yırtılma, gözeneklilik, gaz boşlukları ve çekinti boşlukları
- Dövme parçalar: Çatlak, katmer (bindirme) ve yüzey yarıkları
- Haddelenmiş ürünler: Çatlak, dikiş (seam) ve yüzeye açılan laminasyonlar
- İşletmedeki ekipmanlar: Basınçlı kaplar, boru hatları, pompa ve vana gövdeleri, makine parçalarında yorulma ve gerilmeli korozyon çatlakları
Hangi Hataları Tespit Eder, Sınırları Nelerdir?
Penetrant muayenesi, yüzeye açık olduğu sürece çok ince çatlakları dahi gösterebilir. Ancak yöntemin belirgin sınırları vardır:
- Yalnızca yüzeye açık süreksizlikler tespit edilir; yüzey altındaki hatalar görülmez
- Gözenekli malzemelere (bazı dökümler, seramikler) uygun değildir
- Boya, kaplama, pas ve yağ çatlak ağzını kapatabileceği için yüzey çok iyi temizlenmelidir
- Hatanın derinliği hakkında bilgi vermez
Yüzey altı hatalar için ferromanyetik malzemelerde manyetik parçacık muayenesi, iç hatalar için ise ultrasonik muayene tercih edilir.
Penetrant Türleri ve Yöntemleri
İki temel penetrant türü vardır: floresan (UV-A ışığı altında değerlendirilir) ve görünür renkli (genellikle kırmızı penetrant, beyaz geliştirici ile beyaz ışık altında değerlendirilir). Fazla penetrantın giderilme şekline göre yöntemler şunlardır:
- Su ile yıkanabilen
- Sonradan emülsiyonlaşabilen – lipofilik
- Solvent ile temizlenebilen
- Sonradan emülsiyonlaşabilen – hidrofilik
Penetrant türü ve yöntemi, gereken duyarlılık seviyesine (1 ile 4 arası), parçanın boyutuna ve şantiye koşullarına göre seçilir. Saha uygulamalarında genellikle aerosol kutulu, solvent ile temizlenebilen renkli penetrant sistemleri kullanılır.
Standartlar
Sıvı penetrant muayenesi genellikle şu standartlara göre uygulanır:
- EN ISO 3452-1 – Penetrant muayenesi, genel prensipler
- EN ISO 3452-2 – Penetrant malzemelerinin testi
- EN ISO 23277 – Kaynakların penetrant muayenesi, kabul seviyeleri
- ASME Section V, Article 6 – Sıvı penetrant muayenesi
- ISO 9712 – Personel sertifikasyonu
Muayene Nasıl Yapılır?
- Ön temizlik: Yüzey yağ, boya, pas ve kirden arındırılır ve kurutulur.

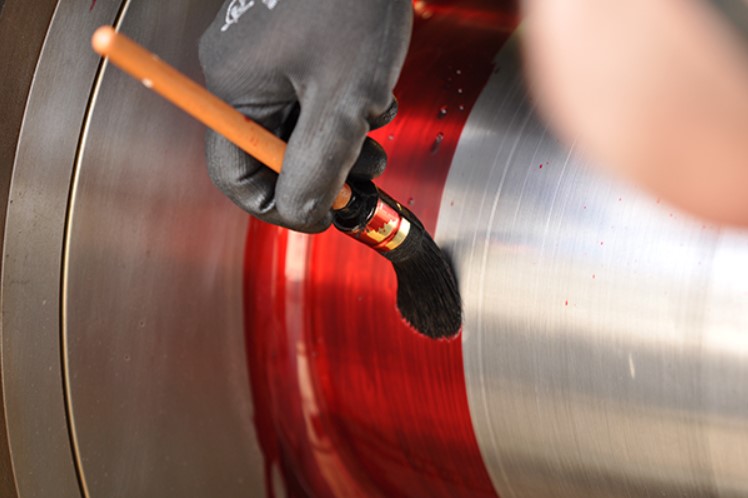

- Penetrant uygulama: Penetrant sprey, fırça veya daldırma ile uygulanır ve prosedürde belirtilen süre boyunca bekletilir.
- Fazla penetrantın giderilmesi: Yüzeydeki fazla penetrant, çatlak içindeki sıvıyı çıkarmadan temizlenir.
- Geliştirici uygulama: İnce ve düzgün bir geliştirici tabakası, penetrantı süreksizlikten yüzeye çeker.
- Değerlendirme ve raporlama: İndikasyonlar uygun aydınlatma altında incelenir, kabul kriterine göre değerlendirilir ve raporlanır. Raporda parça bilgisi, kullanılan malzemeler, standart, bulgular ve sonuç yer alır. Muayene sonrası yüzey temizlenir.
Temel Avantajları
- Uygulaması nispeten kolaydır
- Çok çeşitli malzemelere uygulanabilir
- Geniş alanlar ve çok sayıda parça hızlı ve düşük maliyetle muayene edilebilir
- Karmaşık geometriye sahip parçalar kolaylıkla incelenebilir
- İndikasyonlar doğrudan parça yüzeyinde oluşur ve hata görsel olarak izlenebilir
- Aerosol kutular sayesinde ekipman son derece taşınabilirdir
Sıkça Sorulan Sorular
Penetrant muayenesi hangi malzemelere uygulanır?
Gözenekli olmayan hemen tüm malzemelere: karbon ve paslanmaz çelik, alüminyum, titanyum, bakır alaşımları, bazı plastik ve seramikler.
Penetrant mı, manyetik parçacık mı?
Malzeme ferromanyetikse manyetik parçacık muayenesi genellikle daha hızlıdır ve yüzeye yakın hataları da gösterir. Paslanmaz çelik, alüminyum gibi manyetik olmayan malzemelerde ise penetrant muayenesi kullanılır.
Floresan ve renkli penetrant arasındaki fark nedir?
Floresan penetrant karanlık ortamda UV-A ışığı altında değerlendirilir ve daha yüksek duyarlılık sağlar. Renkli penetrant beyaz ışık altında değerlendirilir, sahada daha pratiktir.
Boyalı yüzeye penetrant uygulanabilir mi?
Hayır. Boya ve kaplamalar çatlak ağzını kapatır; muayeneden önce kaldırılmaları gerekir.
